Jag har sedan 1990 varit involverad i arbetet med introduktionen av klorfria medier såväl HFC som Kolväten och samlat mycket erfarenheter som jag tror kan vara till nytta i branschen. Jag har haft ett nära samarbete med ett stort antal tillverkare av kylsystem i Norden och också gett tekniskt support till många entreprenörer. Jag har deltagit i flera forskningsprojekt som t ex Nuteks program för Alternativa Köldmedier och Energimyndighetens program för Energieffektiva kylanläggningar och Värmepumpar "Klimat 21".
På denna sida kommer jag att sammanställa information som jag tror att det finns behov av. Den kommer att vara under ständig utveckling. Och jag avser att presentera erfarenheter från konverteringsprojekt som jag deltar i.
|
|
Som .PDF filer (ofta mer detaljerad information) |
|
|
Som PowerPoint presentationer som kan ses via Browsern |
|
|
Som allmän information i .html format direkt på hemsidan. Informationen är indelad i huvudområdena enl. vänster marginalen |
Köldmedie information innehåller bl a
Textdokument med
information
Avvecklingsdatum för
CFC, HCFC köldmedier i Sverige, EU och Montrealprotokollet
Jämförelse av olika köldmedier
Lista på köldmedier med
ASHRAE R-nummer/beteckningar/innehåll
Alternativ till
R22
Övriga icke ASHRAE klassade
alternativ
De senare listas i tabell nedan
Hämta PDF läsare för att läsa PDF filer nedan. Detta
format ger bra utskrifter (men kan ej editeras om de laddas ner).
HTML är snabbare att ladda upp för att läsa här men förvanskas om man försöker skriva ut.
Word filer kan editeras när de har hämtats hem.
Ämne |
Nyckelord |
Kommentarer |
| Alternativ till R22 | R22, R407C,R410A, R417A/Isceon 59 konvertering |
PDF fil. 4 sidor, sept- 01 Genomgång av tillgängliga alternativ och deras användningsområde |
| Glide Definitioner.pdf | R407C, Isceon 59, AREP, Definitioner, förångning, kondensering, Glide | PDF fil 2 sidor sept-99 |
| Glide definitioner .html | R407C, Isceon 59, AREP, Definitioner, förångning, kondensering, Glide | web format sept-99 |
Köldmedieavveckling i Sverige och internationellt
Avvecklingen styrs i huvudsak av tre regelverk
| Ämne | Montreal protokollet | EU regler Juni 2000 | Svenska regler | |||
CFC t ex. R11, R12, R114, R502,R500 |
1 jan. 1992 | -50% | 1 jan. -98 | Påfyllningsförbud | ||
| 1 jan.1994 | -75% | 1 jan. 1994 | -85% | 1 jan. 2000 | Användningsförbud | |
| 1 jan. 1996 | -100% | 1 jan 1995 | -100% | |||
HCFC tex R22, R123, R124, R142b |
1 jan. 1996 | max HCFC bas* | jan-dec 2000-2007 | max freeze level 1997 | 1 jan. 1998 | Nyinstallationsstopp |
| 1 jan. 2004 | -35 % | jan-dec 2008-2013 | max 35% of above | |||
| 1 jan. 2010 | -85 % | jan-dec 2014-2019 | max 20% of above | 1 jan. 2002 | Påfyllningsförbud | |
| 1 jan. 2015 | -90% | jan-dec 2020-2025 | max 15% of above | |||
| 1 jan. 2020 | -99,5 % | jan-dec 2004 | max 0% of above | |||
| 1 jan. 2030 | -100 % | 1 jan 1998 | Förbud i bussar och tåg | |||
| 1 jan 2000 | Förbud i nya kyl och frysrum och aggregat >150 kW axeleffekt | |||||
| 1 jan 2001 | Förbud i alla kylapplikationer förutom AC<100 kW | |||||
| 1 july 2002 | Förbud i alt utom rev. AC | |||||
| 1 jan 2004 | Förbud även i dessa | |||||
| 1 jan 2010 | Förbud för nytt köldmedium för service | |||||
När det gäller valet av köldmedier är det en rad faktorer som spelar in. Valet av köldmedia blir alltid en kompromiss mellan.
Säkerhet
Miljöpåverkan
Tekniska egenskaper
Ekonomi

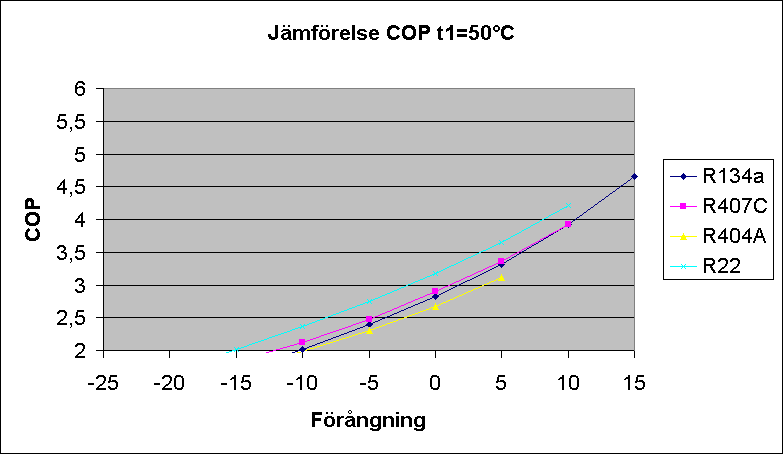

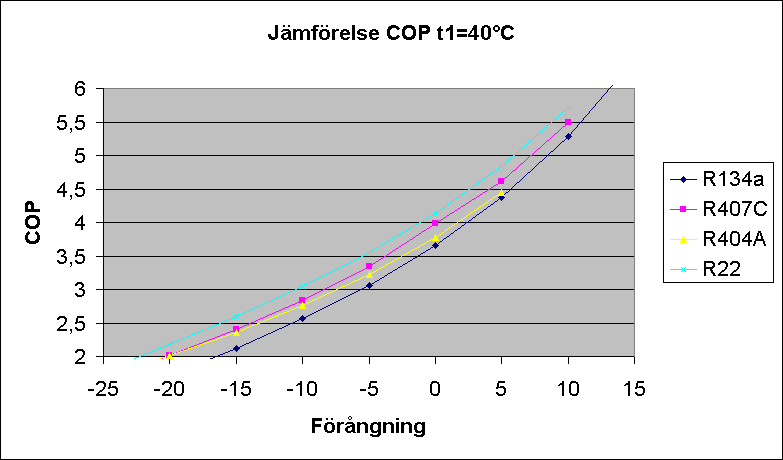

En viktig aspekt vid val är energieffektivitet ur såväl miljö som driftekonomisk utgångspunkt är COP (Coefficient of Performance=köldfaktor). Det är ofta svårt att göra rättvisande jämförelser då det inte är enkelt att fastställa vilka faktorer som ska utgöra bas för jämförelsen. Olika medier ger olika effekter, COP och påverkar också värmeöverföringen olika. Det finns olika utgångspunkter för jämförelsen. Nedan visas ett par exempel på en först en jämförelse av COP för R22, R404A, R407C och R134a i samma kompressors (annan olja för R22) med data ur tillverkarens program. Därefter finns en jämförelse mellan R22, R407C och R410A i scrollkompressorer med 5-6 kW kyleffekt (vid förångning 0°C och kondensering 45°C). Kompressorn för R410A har då anpassats för detta medias tryck och kraftförbrukning.

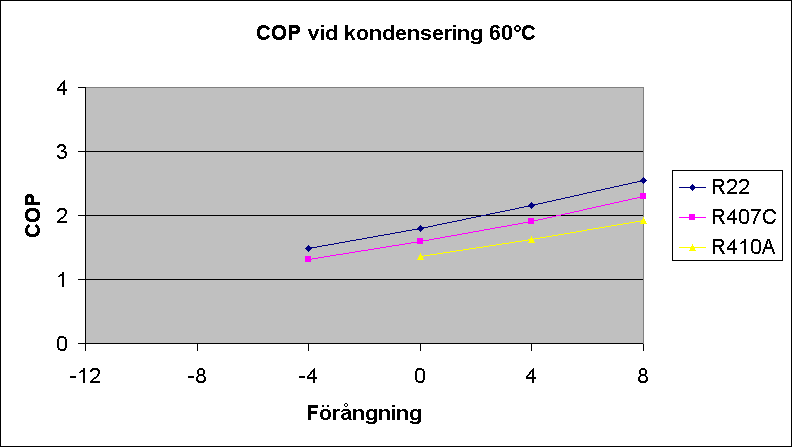

För jämförelse har beräkningarna gjorts på två kommersiell tillgängliga scrollkompressorer med 5-6 kW kyleffekt (vid förångning 0°C och kondensering 45°C). Kompressorn för R410A är anpassad för det högre trycket och med mindre slagvolym relativt elmotorn. Jämförelsen nedan visar bara kompressorns effektivitet. R410A har bättre värmeöverföringsegenskaper. Vilket köldmedium som ger den bästa COP beror av växlarnas utformning och dimensionering. Generellt kan det konstateras att R410A ger klara förbättringar om växlarna inte är av ren motströmstyp.
